En bref : La cellule photovoltaïque est le moteur de nos systèmes solaires. Elle transforme la lumière en électricité grâce à une structure atomique précise, notamment le silicium dopé. Son fonctionnement repose sur l’effet photovoltaïque, qui libère et sépare les électrons pour créer un courant. Les technologies évoluent sans cesse, des cellules à hétérojonction aux prometteuses pérovskites, repoussant toujours les limites du rendement. La performance réelle dépend de nombreux facteurs comme la température, l’ombrage, ou le spectre solaire. Des méthodes de mesure avancées, comme l’électroluminescence, garantissent la qualité et l’efficacité des modules installés sur nos toits.
Au Cœur de la Matière : La Structure Atomique des Cellules Photovoltaïques
Dans l’univers des travaux domestiques et de l’énergie renouvelable, la cellule photovoltaïque représente bien plus qu’un simple composant ; elle est le cœur vibrant de nos installations solaires. Pour tout propriétaire désireux de comprendre comment la lumière du soleil se transforme en électricité, il est essentiel de plonger au sein de sa structure. Imaginez une micro-usine, conçue avec une précision atomique pour capturer chaque photon et le convertir en énergie utile. C’est le résultat d’une ingénierie minutieuse, où chaque couche de matériau joue un rôle fondamental. Comprendre cette architecture, c’est démystifier la magie qui opère sur nos toits et anticiper les performances de nos panneaux solaires.
Silicium Monocristallin et Polycristallin : Leurs Secrets de Fabrication et Performances
Au centre de chaque cellule, le silicium règne en maître. Ce matériau semi-conducteur est la pierre angulaire de la technologie photovoltaïque. On distingue principalement deux grandes familles de silicium, chacune avec ses propres caractéristiques et atouts. D’un côté, le silicium monocristallin, obtenu à partir d’un unique cristal de silicium pur, présente une structure atomique parfaitement ordonnée. Cette uniformité est un gage de performances : les électrons peuvent se déplacer plus librement, ce qui se traduit par des rendements plus élevés, généralement situés entre 20 % et 22 % sur le marché en 2026. L’apparence de ces panneaux est souvent d’un noir profond et homogène, très apprécié pour son esthétique. De l’autre côté, le silicium polycristallin est composé de multiples cristaux. Sa structure est donc moins homogène, ce qui peut légèrement entraver le mouvement des électrons. Ses rendements sont légèrement inférieurs, oscillant typiquement entre 15 % et 18 %. Cependant, le coût de production du polycristallin est généralement plus faible, offrant une alternative économiquement avantageuse. Visuellement, les panneaux polycristallins se reconnaissent à leur teinte bleue nuancée, due à la cristallisation visible. Le choix entre ces deux technologies dépendra donc d’un arbitrage entre budget, rendement souhaité et considérations esthétiques pour votre projet de rénovation ou de construction.
Le Dopage N et P : Créer le Champ Électrique Magique
Pour que la cellule photovoltaïque puisse fonctionner, le silicium doit être préparé, un processus que l’on nomme « dopage ». Ce n’est pas un dopage au sens sportif, mais plutôt une modification intentionnelle de la composition chimique du silicium pour créer des propriétés électriques spécifiques. Le processus consiste à introduire de minuscules quantités d’impuretés dans le réseau cristallin du silicium. Par exemple, pour créer une couche de type N (négative), on introduit du phosphore. Le phosphore possède un électron de valence de plus que le silicium, et cet électron excédentaire devient un porteur de charge libre. C’est comme ajouter des « électrons en trop », ce qui rend cette couche négative. À l’inverse, pour former une couche de type P (positive), on incorpore du bore. Le bore, lui, a un électron de valence de moins que le silicium. Cette absence d’électron crée ce que l’on appelle un « trou », qui agit comme une charge positive. Ces trous sont capables de « capturer » des électrons. Cette juxtaposition de couches N et P est absolument cruciale : elle crée une différence de potentiel, un peu comme les pôles positif et négatif d’une batterie, générant le champ électrique interne indispensable au fonctionnement de la cellule. Sans ce dopage précis, la cellule resterait un simple morceau de silicium sans capacité à générer de l’électricité. C’est cette ingénierie moléculaire qui permet d’orienter et de diriger les électrons une fois libérés par la lumière.
La Jonction PN : Le Carrefour des Électrons et la Zone de Déplétion
L’endroit où la couche de silicium dopée N rencontre la couche de silicium dopée P est appelé la jonction PN. C’est véritablement le cœur battant de la cellule photovoltaïque, là où se joue la magie de la conversion. Au moment de la formation de cette jonction, les électrons libres de la couche N et les « trous » de la couche P se rencontrent et se recombinent à l’interface. Ce processus laisse derrière lui une petite région où il y a très peu de porteurs de charge libres, une zone qu’on appelle la zone de déplétion. Ce qui est fascinant, c’est que cette zone de déplétion est électriquement chargée. Du côté N, les atomes de phosphore, ayant perdu leur électron excédentaire, deviennent des ions positifs fixes. Du côté P, les atomes de bore, ayant « accepté » un électron pour combler un trou, deviennent des ions négatifs fixes. Cette accumulation de charges fixes crée un puissant champ électrique interne à travers la jonction PN. Ce champ agit comme une sorte de « barrière unidirectionnelle » pour les porteurs de charge : il pousse les électrons vers la couche N et les trous vers la couche P. Cette séparation forcée est essentielle. Lorsque la lumière solaire frappera la cellule, elle libérera des paires électron-trou. Le champ électrique interne de la jonction PN sera alors prêt à les diriger chacun vers leur côté respectif, empêchant leur recombinaison et permettant la circulation d’un courant électrique. C’est un principe élégant et incroyablement efficace, pierre angulaire de toute l’énergie solaire que nous utilisons aujourd’hui.

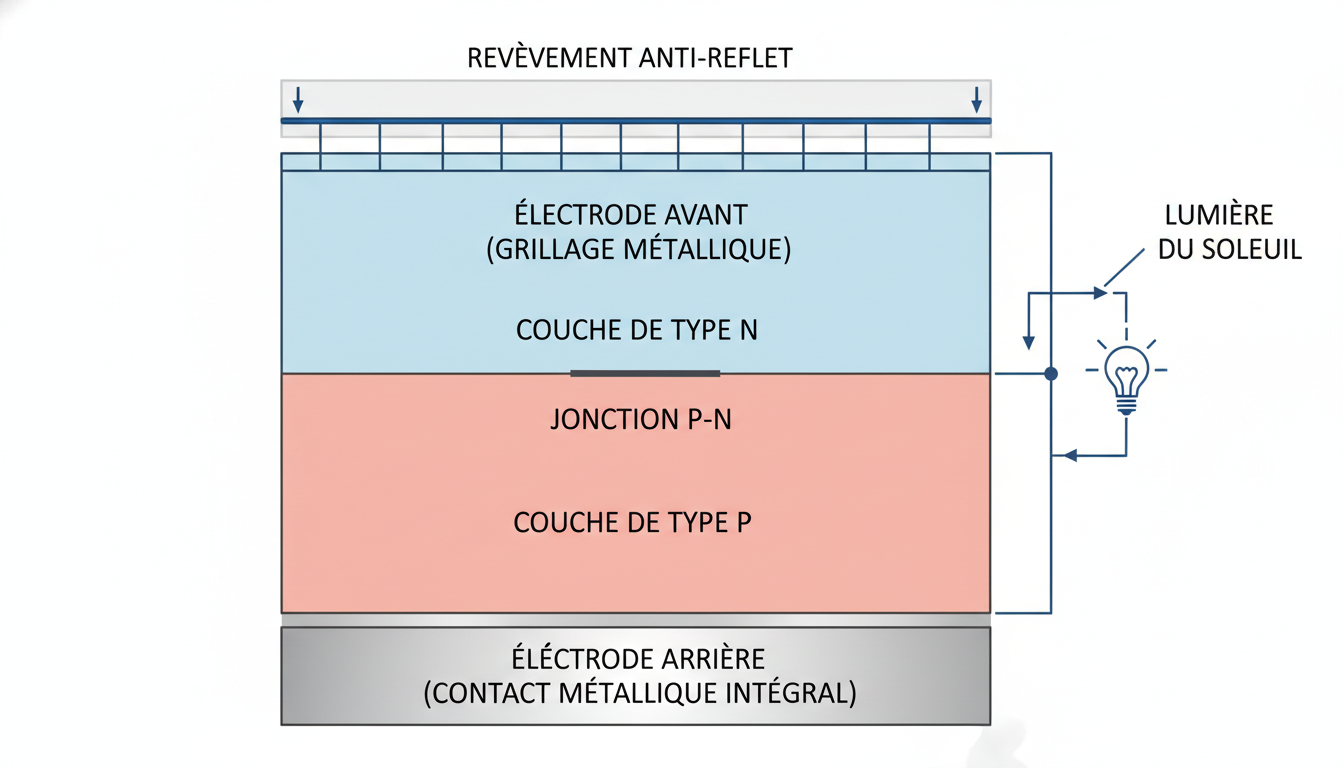

Les Électrodes et Couches Anti-Reflet : Capturer et Collecter la Lumière
Une fois les électrons mis en mouvement par la jonction PN, il faut pouvoir les collecter et les acheminer vers le circuit externe pour qu’ils puissent alimenter nos appareils. C’est le rôle des électrodes métalliques. Sur la face avant de la cellule, celle qui est exposée au soleil, on trouve une grille métallique très fine. Cette grille est conçue pour être à la fois conductrice et transparente, afin de permettre à un maximum de lumière de pénétrer dans le silicium tout en collectant efficacement les électrons libérés. À l’arrière de la cellule, une couche métallique pleine agit comme une électrode pour collecter les « trous » (ou les électrons qui ont traversé le circuit externe). Ces électrodes sont généralement fabriquées à partir d’argent ou d’aluminium en raison de leur excellente conductivité. Mais la lumière du soleil est précieuse, et chaque photon doit être utilisé à bon escient. C’est pourquoi une autre couche essentielle est appliquée sur la face avant de la cellule : la couche anti-reflet. Composée souvent de nitrure de silicium, cette couche a pour mission de minimiser la réflexion de la lumière à la surface de la cellule. Sans elle, une partie significative des photons rebondirait simplement, ne participant pas à la production d’électricité. C’est cette couche anti-reflet qui donne aux cellules photovoltaïques leur couleur caractéristique, souvent bleue ou noire. En réduisant la perte de lumière par réflexion, cette couche augmente considérablement la quantité de photons qui pénètrent dans le matériau semi-conducteur et, par conséquent, maximise l’énergie convertie. Chaque composant, des couches de silicium dopées aux grilles de collecte et aux revêtements anti-reflet, est conçu pour travailler en parfaite harmonie, transformant la lumière du soleil en une source d’énergie tangible et durable pour nos foyers.
L’Éclair de Génie : Principe Physique de l’Effet Photovoltaïque et sa Conversion
Après avoir exploré la structure intime d’une cellule photovoltaïque, penchons-nous sur le phénomène qui lui donne vie : l’effet photovoltaïque. Cette découverte, attribuée à Alexandre Edmond Becquerel en 1839, est la pierre angulaire de toute l’énergie solaire que nous connaissons aujourd’hui. Loin d’être une simple coïncidence, c’est un processus physique élégant et complexe qui transforme la lumière en électricité. Pour un propriétaire qui envisage d’installer des panneaux solaires, comprendre ce principe est essentiel pour apprécier la valeur et l’ingéniosité de son investissement. Imaginez que chaque rayon de soleil soit une petite pluie d’énergie, et que la cellule solaire soit un collecteur intelligent, capable de transformer chaque goutte en un courant électrique. C’est une danse microscopique où les particules de lumière, les photons, interagissent avec la matière pour libérer un flux d’électrons, ce qui génère l’électricité que nous utilisons. Ce processus, bien que semblant magique, est le résultat d’une physique bien comprise et optimisée depuis des décennies pour maximiser la production d’énergie propre. C’est cette conversion directe, sans pièce mobile ni combustion, qui fait de l’énergie solaire une solution si attractive et durable pour l’avenir de nos maisons.
Des Photons aux Électrons Libres : L’Absorption Lumineuse
Tout commence lorsque la lumière solaire, composée de milliards de photons, frappe la surface de la cellule photovoltaïque. Ces photons ne sont pas de simples ondes lumineuses, mais des paquets d’énergie quantifiés. Lorsque l’un de ces photons, porteur d’une énergie suffisante, entre en collision avec un atome de silicium dans la cellule, il peut transférer son énergie à un électron de cet atome. Si l’énergie du photon est supérieure à une certaine valeur (appelée la bande interdite du matériau semi-conducteur), l’électron absorbe cette énergie et est « excité » de sa position stable (la bande de valence) vers un état de plus haute énergie (la bande de conduction). En quittant sa position initiale, cet électron laisse derrière lui une « place vide », un « trou ». On dit alors qu’une paire électron-trou a été générée. Ce processus est le premier pas crucial de la conversion photovoltaïque. C’est comme une balle de billard qui en frappe une autre, la propulsant hors de sa position. L’efficacité de ce processus dépend grandement de la nature du semi-conducteur. Chaque matériau a une bande interdite spécifique, ce qui signifie qu’il est plus efficace pour absorber certaines longueurs d’onde du spectre solaire que d’autres. Par exemple, le silicium est très performant pour capter la lumière visible et une partie de l’infrarouge proche. L’objectif est de maximiser cette absorption pour libérer le plus grand nombre possible d’électrons, prélude à la création d’un courant électrique significatif. Pour un propriétaire, cela signifie que le matériau de la cellule est déterminant pour la quantité de lumière solaire réellement convertie en électricité, un facteur clé pour la rentabilité photovoltaïque de son installation.
La Séparation des Charges : Le Moteur du Courant Électrique
Une fois qu’une paire électron-trou a été créée par l’absorption d’un photon, le défi suivant est de séparer ces deux porteurs de charge avant qu’ils ne se recombinent. Si l’électron et le trou se rejoignent, l’énergie absorbée est perdue sous forme de chaleur et aucune électricité n’est produite. C’est là que le champ électrique interne de la jonction PN, dont nous avons parlé précédemment, entre en jeu de manière décisive. Ce champ agit comme un gardien, une sorte de douanier très efficace. Il exerce une force sur les électrons, les poussant vers la couche N (où il y a déjà un excès d’électrons), et sur les trous, les dirigeant vers la couche P (où il y a un déficit d’électrons). Cette séparation de charges crée une différence de potentiel électrique entre les deux faces de la cellule. Imaginez cela comme une pompe qui sépare les charges positives et négatives à deux extrémités différentes. Si ces deux extrémités sont connectées par un circuit externe (par exemple, un fil relié à un appareil électrique), les électrons vont chercher à compenser cette différence de potentiel en circulant à travers le circuit, de la couche N vers la couche P. Ce flux continu d’électrons constitue le courant électrique. La force et l’uniformité de ce champ électrique interne sont des facteurs cruciaux pour le rendement de la cellule. Plus il est puissant et bien distribué, plus il peut séparer efficacement les charges et réduire les pertes par recombinaison, ce qui maximise la quantité d’électricité produite. Les innovations constantes en matière de fabrication visent précisément à optimiser ce champ électrique, afin d’extraire le maximum d’énergie de chaque photon capté par la cellule solaire.
Le Circuit Externe : Transformer l’Énergie Lumineuse en Courant Continu
Avec les électrons séparés et dirigés par le champ électrique interne de la jonction PN, le processus est presque complet. Les électrons accumulés dans la couche N attendent une opportunité de rejoindre les trous de la couche P. Cette opportunité se présente lorsqu’un circuit électrique externe est connecté aux électrodes de la cellule. Les électrons, poussés par la différence de potentiel, traversent ce circuit, créant ainsi un courant continu (CC). Ce courant est directement utilisable pour de petits appareils, comme une calculatrice solaire. Cependant, pour alimenter une maison, un ensemble de cellules est assemblé en modules (panneaux solaires), et ces modules sont connectés à un dispositif essentiel : l’onduleur. L’onduleur a pour rôle de transformer le courant continu produit par les panneaux en courant alternatif (CA), qui est le type de courant utilisé par la quasi-totalité de nos appareils électroménagers et par le réseau électrique public. Il agit comme un interprète énergétique, rendant l’électricité solaire compatible avec nos besoins quotidiens. Ce cycle se répète tant que la lumière du soleil frappe la cellule, faisant de l’énergie solaire une source d’énergie inépuisable et renouvelable. La capacité à acheminer ce courant de manière efficace et à le convertir au bon format est aussi importante que le principe de conversion lui-même. C’est cette chaîne énergétique complète, des photons jusqu’à la prise de courant, qui fait la force du photovoltaïque. Chaque composant est optimisé pour minimiser les pertes et maximiser l’apport énergétique à votre foyer.
Facteurs Clés Influencant la Conversion : Spectre, Température, et Ombrage
Le fonctionnement idéal d’une cellule photovoltaïque est un équilibre délicat influencé par plusieurs facteurs environnementaux et inhérents au matériau. Le premier est le spectre solaire. Le soleil émet de la lumière sur un large éventail de longueurs d’onde, de l’ultraviolet à l’infrarouge. Les cellules en silicium cristallin sont particulièrement performantes dans le spectre visible et le proche infrarouge, mais elles absorbent moins bien les ultraviolets ou l’infrarouge lointain. La composition spectrale de la lumière solaire varie selon l’heure de la journée, la saison et les conditions atmosphériques, ce qui affecte directement la production d’énergie. Ensuite, la température joue un rôle significatif. Contrairement à une idée reçue, une cellule solaire ne produit pas plus d’électricité lorsqu’il fait très chaud. En réalité, une augmentation de la température réduit l’efficacité de la cellule. C’est ce qu’on mesure avec le coefficient de température, généralement négatif : pour chaque degré Celsius au-dessus de 25°C, une cellule typique en silicium perd environ 0,4 % à 0,5 % de sa puissance. Cela s’explique par le fait que la chaleur augmente l’agitation des atomes, ce qui favorise la recombinaison des électrons et des trous avant qu’ils ne puissent être collectés. Enfin, l’ombrage partiel est un véritable fléau pour la production photovoltaïque. L’ombre d’une cheminée, d’un arbre, ou même d’une feuille peut réduire de manière disproportionnée la production d’un panneau entier. En effet, les cellules d’un même module sont connectées en série : si une seule cellule est ombragée et ne produit plus, elle agit comme une résistance pour les autres cellules du circuit, diminuant drastiquement le courant total. Pour contrer cet effet, les modules sont équipés de diodes de bypass, qui permettent au courant de contourner les cellules ombragées. Pour un installateur ou un propriétaire, comprendre ces facteurs est essentiel pour optimiser l’emplacement et la conception d’un système photovoltaïque, garantissant ainsi un rendement maximal tout au long de l’année.
À la Pointe de l’Innovation : Technologies de Cellules Photovoltaïques Avancées en 2026
L’industrie photovoltaïque est un secteur en perpétuelle effervescence, où la recherche et le développement ne cessent de repousser les limites de l’efficacité et de la rentabilité. En 2026, les avancées technologiques ne se contentent plus d’optimiser le silicium traditionnel ; elles explorent de nouveaux matériaux et architectures pour capter toujours plus de lumière et la transformer en électricité avec une efficacité inédite. Pour ceux qui envisagent une installation solaire ou qui s’intéressent aux avantages des panneaux photovoltaïques, il est passionnant de découvrir ces innovations qui préfigurent l’avenir de l’énergie de nos maisons. Ces nouvelles générations de cellules ne sont pas seulement des améliorations marginales ; elles représentent parfois des sauts quantiques en termes de performance, de coût de production et de flexibilité d’application. Elles promettent de rendre l’énergie solaire encore plus accessible et compétitive, s’intégrant de manière plus harmonieuse dans notre environnement bâti et nos modes de vie.
Les Cellules à Hétérojonction (HIT) : La Fusion du Meilleur des Mondes
Les cellules à hétérojonction (HIT), popularisées par des entreprises comme Panasonic, sont un exemple éloquent d’innovation ingénieuse. Le terme « hétérojonction » fait référence à l’assemblage de deux matériaux semi-conducteurs différents. Dans le cas des cellules HIT, une fine couche de silicium amorphe est déposée sur les deux faces d’une plaquette de silicium cristallin. Le silicium cristallin est connu pour sa capacité à transporter efficacement les charges, tandis que le silicium amorphe excelle dans la passivation de surface, c’est-à-dire la réduction des pertes d’électrons à la surface du matériau. Cette combinaison astucieuse permet de créer une interface très efficace qui minimise les recombinaisons d’électrons et de trous là où ils sont les plus susceptibles de se perdre – aux frontières de la cellule. Le résultat est une augmentation significative du rendement. Les cellules HIT atteignent aujourd’hui des rendements commerciaux impressionnants, souvent de l’ordre de 24 %, ce qui les place parmi les technologies les plus performantes disponibles sur le marché. De plus, ces cellules se distinguent par leur excellent comportement à haute température, affichant un coefficient de température plus faible que les cellules en silicium cristallin classiques. Cela signifie qu’elles maintiennent une meilleure performance même lors des journées estivales les plus chaudes, un atout non négligeable pour les installations résidentielles.
Pérovskites : La Révolution en Marche et Ses Défis
Si une technologie est sur toutes les lèvres dans le monde de l’énergie solaire en 2026, ce sont les cellules pérovskites. Ces matériaux, dont le nom provient d’un minéral découvert en Russie, ont véritablement bouleversé le paysage de la recherche photovoltaïque par leur progression fulgurante. En seulement une décennie, les rendements des cellules pérovskites en laboratoire sont passés de quelques pourcents à plus de 25 %, rivalisant voire dépassant les performances des meilleures cellules en silicium. Leur principal attrait réside dans leur simplicité de fabrication : elles peuvent être produites à basse température, souvent par des procédés d’impression, ce qui ouvre la voie à des coûts de production potentiellement très faibles. Cette facilité de fabrication et leur capacité à être rendues flexibles les rendent idéales pour des applications innovantes comme les fenêtres solaires, les textiles intégrés ou les surfaces courbes. Cependant, des défis majeurs persistent. La stabilité à long terme des pérovskites, notamment face à l’humidité et à la chaleur, est une préoccupation constante pour leur commercialisation. De plus, certains composés utilisés contiennent des éléments potentiellement toxiques, ce qui soulève des questions environnementales. Malgré ces obstacles, la recherche est intense, et de nombreuses équipes travaillent à développer des pérovskites plus stables et respectueuses de l’environnement. Si ces défis sont surmontés, les cellules pérovskites pourraient bien être la prochaine grande révolution, rendant l’énergie solaire omniprésente et ultra-abordable, modifiant radicalement l’approche de la production d’énergie solaire photovoltaïque pour les années à venir.
Couches Minces CIGS et CdTe : L’Alternative Légère et Flexible
Outre les cellules à base de silicium, les technologies à couches minces représentent une voie parallèle et très prometteuse dans le développement photovoltaïque. Parmi elles, les cellules CIGS (Cuivre Indium Gallium Sélénium) et CdTe (Tellurure de Cadmium) sont les plus développées commercialement. Ces cellules se distinguent par leur méthode de fabrication : au lieu d’utiliser des plaquettes de silicium épaisses, de très fines couches de matériaux semi-conducteurs sont déposées sur un substrat, souvent du verre, mais parfois des matériaux flexibles. L’avantage principal des technologies à couches minces est leur faible consommation de matière première, ce qui réduit leur coût de fabrication et leur empreinte écologique. Leur flexibilité potentielle ouvre la porte à des applications architecturales intégrées ou à des utilisations sur des surfaces non planes. Les cellules CIGS affichent des rendements commerciaux respectables, aux alentours de 17-18 %, tandis que les cellules CdTe se situent autour de 16-17 %. Bien que légèrement moins efficaces que les meilleures cellules en silicium cristallin, leur capacité à être fabriquées sur de grands formats et leur performance sous faible luminosité (par temps nuageux par exemple) les rendent particulièrement intéressantes pour certaines applications. Elles sont également plus tolérantes aux ombrages partiels, un avantage non négligeable pour des installations complexes. Ces technologies prouvent que l’innovation dans le photovoltaïque n’est pas monolithique, et que différentes approches peuvent coexister pour répondre à une variété de besoins énergétiques.
PERC, TOPCon, IBC : L’Optimisation des Interfaces pour des Rendements Record
Les cellules en silicium cristallin continuent d’évoluer grâce à des innovations architecturales qui maximisent le rendement. Trois technologies dominent actuellement ce secteur : PERC (Passivated Emitter and Rear Cell), TOPCon (Tunnel Oxide Passivated Contact) et IBC (Interdigitated Back Contact). Les cellules PERC ont marqué une avancée significative en ajoutant une couche de passivation diélectrique sur la face arrière de la cellule. Cette couche réduit les pertes par recombinaison d’électrons et améliore la réflexion interne de la lumière non absorbée, lui donnant une « seconde chance » d’être capturée. Les rendements des cellules PERC atteignent couramment 22-23 %. La technologie TOPCon est une évolution du PERC. Elle utilise une très fine couche d’oxyde de tunnel et de silicium polycristallin dopé sur la face arrière pour créer des contacts sélectifs. Cela permet de réduire encore davantage les pertes par recombinaison et d’améliorer la tension en circuit ouvert, portant les rendements jusqu’à 24 %. Ces cellules sont considérées comme l’une des voies les plus prometteuses pour le silicium cristallin standard. Enfin, les cellules IBC (Interdigitated Back Contact) représentent une approche audacieuse. Au lieu d’avoir les contacts positifs et négatifs sur la face avant (qui bloque une partie de la lumière) et arrière, tous les contacts sont placés à l’arrière de la cellule. La face avant est ainsi entièrement dédiée à l’absorption de la lumière, maximisant la surface active. Les contacts sont disposés en un motif « interdigité » (comme des doigts entrelacés) sur l’arrière. Cette architecture élimine l’ombrage frontal et permet des rendements commerciaux supérieurs à 23 %, parfois même plus. Ces innovations démontrent que même une technologie mature comme le silicium cristallin a encore un immense potentiel d’optimisation, offrant aux propriétaires des options de panneaux toujours plus efficaces et performantes pour leur installation photovoltaïque.
Les Cellules Multi-Jonctions : L’Élite Spatiale au Service de la Terre ?
Lorsque l’on parle de rendements extrêmes, les cellules multi-jonctions sont la référence absolue. Initialement développées pour des applications spatiales, où chaque gramme de poids et chaque pourcent de rendement compte, ces cellules sont des merveilles d’ingénierie. Leur principe est simple mais puissant : empiler plusieurs couches de matériaux semi-conducteurs, chacun optimisé pour absorber une partie spécifique du spectre solaire. Par exemple, une première couche pourrait absorber l’ultraviolet et le bleu, une seconde le vert et le jaune, et une troisième le rouge et l’infrarouge. Cette approche permet de capter une gamme beaucoup plus large de longueurs d’onde que n’importe quelle cellule à jonction unique. Les cellules multi-jonctions sont souvent basées sur des composés III-V, comme l’arséniure de gallium (GaAs) ou l’indium-gallium-phosphure (InGaP). Sous concentration solaire (où la lumière est focalisée sur la cellule par des lentilles ou des miroirs), ces cellules peuvent atteindre des rendements exceptionnels, dépassant les 40 % et même 45 % en laboratoire. Bien que leur coût de fabrication reste très élevé pour une utilisation terrestre généralisée, elles sont essentielles pour alimenter les satellites, les rovers martiens et les sondes spatiales, où leur efficacité est sans équivalent. Cependant, la recherche explore la possibilité de simplifier leur production ou de les utiliser dans des systèmes de concentration photovoltaïque terrestre (CPV), dans des régions à fort ensoleillement direct. L’apprentissage tiré de ces technologies d’élite contribue également à l’amélioration des cellules plus classiques, démontrant que l’innovation spatiale a des retombées concrètes pour notre quotidien énergétique, ouvrant la voie à des systèmes solaires terrestres toujours plus performants.
Maximiser Chaque Rayon : Facteurs Clés du Rendement et Performances Réelles
Au-delà de la technologie intrinsèque des cellules photovoltaïques, leur performance réelle sur un toit est influencée par une multitude de facteurs environnementaux. Comprendre ces éléments est crucial pour tout propriétaire qui souhaite optimiser l’efficacité de son installation solaire et s’assurer que chaque rayon de soleil est converti en électricité de manière optimale. Il ne suffit pas d’avoir les panneaux les plus performants si l’environnement ou l’installation ne sont pas adaptés. C’est un peu comme avoir une voiture de course : sa performance dépend non seulement de son moteur, mais aussi de la qualité du carburant, de la surface de la route et du talent du pilote. De la même manière, l’énergie solaire est une ressource puissante, mais sa pleine exploitation requiert une connaissance des conditions qui la favorisent ou la freinent. Abordons les principaux paramètres qui influencent le rendement des cellules solaires et comment les intégrer dans une approche pratique pour votre maison.
Le Thermomètre du Rendement : L’Impact Crucial de la Température
Il est contre-intuitif pour beaucoup : les panneaux solaires sont moins efficaces lorsqu’ils sont chauds. C’est une réalité physique dont il faut tenir compte. Chaque cellule photovoltaïque possède un coefficient de température, généralement négatif, qui indique la perte de puissance par degré d’augmentation de la température au-delà d’une condition de référence (généralement 25°C). Par exemple, un module typique en silicium cristallin perdra entre 0,3 % et 0,5 % de sa puissance nominale pour chaque degré Celsius supplémentaire. Ainsi, même si une journée très ensoleillée est idéale pour l’irradiance, une canicule peut en fait réduire le rendement global de votre installation. Cette baisse s’explique par le fait que l’augmentation de la température entraîne une agitation thermique accrue des électrons dans le matériau semi-conducteur. Cette agitation favorise la recombinaison des paires électron-trou avant qu’elles ne puissent être collectées, diminuant ainsi la tension produite par la cellule. Pour minimiser cet effet, il est essentiel d’assurer une bonne ventilation sous les panneaux. Une installation qui permet à l’air de circuler librement sous les modules aide à dissiper la chaleur et à maintenir une température de fonctionnement plus basse. C’est pourquoi l’espacement entre le toit et les panneaux, ou l’utilisation de supports bien conçus, n’est pas seulement une question d’esthétique, mais une optimisation directe de la performance. Les constructeurs et les installateurs tiennent compte de ce facteur, et c’est une information importante à considérer lors du choix de vos panneaux, car certains modules, comme les cellules HIT, présentent un meilleur comportement à haute température.
L’Ombre, l’Ennemi Invisible : Gérer l’Ombrage Partiel et les Diodes de Bypass
L’ombrage, même partiel, est un des plus grands défis pour l’efficacité d’une installation photovoltaïque. Imaginez une guirlande de Noël : si une ampoule est défectueuse, toute la guirlande peut cesser de fonctionner. C’est un peu ce qui se passe avec les panneaux solaires connectés en série. Si une seule cellule d’un module est ombragée, elle devient une résistance et peut réduire de manière disproportionnée la production de l’ensemble du module, voire de la chaîne de modules. L’énergie produite par les cellules éclairées doit alors traverser la cellule ombragée, qui se met à chauffer (point chaud), pouvant entraîner des dommages à long terme. Pour atténuer ce problème, les fabricants intègrent des diodes de bypass dans les modules. Ces diodes sont des petits composants électroniques qui permettent au courant de contourner les sections ou les cellules ombragées. Ainsi, au lieu de bloquer complètement le flux d’électricité, la diode de bypass offre un chemin alternatif, minimisant l’impact de l’ombrage sur le reste du module. Cependant, la meilleure stratégie reste la conception intelligente de l’installation. Avant de poser des panneaux, une étude approfondie des ombres portées par les cheminées, les arbres voisins, les autres bâtiments, ou même les antennes, est essentielle. Des logiciels de modélisation solaire peuvent simuler l’impact de l’ombrage à différentes heures de la journée et saisons. Pour les installations résidentielles, l’utilisation de micro-onduleurs ou d’optimiseurs de puissance au niveau de chaque module permet de gérer l’ombrage de manière encore plus fine, car chaque module peut fonctionner à son point de puissance maximale indépendamment des autres. Cela garantit une production maximale même si une partie de l’installation est temporairement ombragée, optimisant ainsi votre schéma de panneaux photovoltaïques.
La Lumière n’est pas Uniforme : Réponse Spectrale et Orientation des Panneaux
Le soleil ne nous envoie pas une lumière uniforme. Son spectre change au cours de la journée et des saisons, et les cellules photovoltaïques ne sont pas toutes aussi « sensibles » à chaque couleur ou longueur d’onde. La réponse spectrale d’une cellule décrit son efficacité à convertir les photons de différentes longueurs d’onde en électricité. Les cellules en silicium cristallin, par exemple, sont très performantes dans les longueurs d’onde du visible et du proche infrarouge, mais elles sont moins efficaces pour capter les ultraviolets et l’infrarouge lointain. En d’autres termes, une cellule a une sorte de « palette de couleurs » préférée. Pour un propriétaire, cela a des implications directes sur l’orientation et l’inclinaison des panneaux. Idéalement, les panneaux devraient être orientés plein sud (dans l’hémisphère nord) et inclinés à un angle qui maximise la capture de la lumière tout au long de l’année, ou selon la saison où l’on souhaite la production maximale. Un angle de 30 à 35 degrés est souvent un bon compromis pour une production annuelle équilibrée en France. Cependant, en cas de contraintes architecturales, des orientations est ou ouest peuvent également être très efficaces, surtout si l’on souhaite maximiser la production le matin ou en fin d’après-midi pour correspondre aux pics de consommation domestique. La prise en compte de l’environnement local, de la présence de brume matinale ou de nuages fréquents, peut également influencer le choix de l’orientation pour exploiter au mieux le spectre solaire disponible. Un installateur professionnel analysera ces facteurs pour concevoir un système qui maximise la production d’énergie, s’adaptant à la fois au potentiel solaire de votre région et aux caractéristiques spectrales de vos cellules.
Pertes par Recombinaison : La Bataille Contre le Gâchis Énergétique
Malgré tous les efforts d’ingénierie, une partie de l’énergie des photons est toujours « gaspillée » avant de pouvoir être convertie en électricité utile. Ces pertes surviennent principalement par recombinaison. Un électron libéré et un trou créé ont tendance à se retrouver et à se neutraliser avant d’avoir pu atteindre les électrodes. Quand cela se produit, l’énergie du photon est dissipée sous forme de chaleur, et aucune contribution au courant électrique n’est apportée. Ces recombinaisons peuvent se produire à l’intérieur du matériau semi-conducteur (recombinaison en volume) ou, plus fréquemment, à sa surface (recombinaison de surface), où les défauts cristallins agissent comme des pièges pour les porteurs de charge. Pour lutter contre ces pertes, les chercheurs et les fabricants ont développé des techniques de passivation de surface. Il s’agit d’appliquer de très fines couches de matériaux isolants ou semi-conducteurs spécifiques sur les surfaces de la cellule. Ces couches agissent comme des « boucliers » qui réduisent le nombre de défauts où les recombinaisons peuvent se produire. Les technologies comme PERC (Passivated Emitter and Rear Cell) et TOPCon (Tunnel Oxide Passivated Contact), mentionnées précédemment, sont des exemples de passivation avancée qui ont permis d’améliorer considérablement les rendements des cellules en silicium. En minimisant ces pertes, on s’assure qu’un plus grand nombre d’électrons libérés par le soleil atteignent les électrodes et contribuent effectivement à la production d’énergie. C’est une bataille constante pour les ingénieurs, car chaque point de pourcentage gagné en réduisant les recombinaisons se traduit par une augmentation significative de l’énergie produite, et donc de l’efficacité globale de votre installation solaire.
La Durabilité face au Temps : Vieillissement et Maintenance des Cellules
L’investissement dans des panneaux solaires est un engagement sur le long terme, souvent 25 à 30 ans. Il est donc essentiel de considérer la durabilité et le vieillissement des cellules. Avec le temps, l’exposition aux éléments (rayons UV, variations de température, humidité) peut entraîner une légère dégradation des performances des modules. On parle de taux de dégradation annuel, généralement de l’ordre de 0,5 % à 0,8 %. Cela signifie qu’après 25 ans, un panneau aura encore 80 % à 85 % de sa puissance nominale initiale. Les fabricants proposent d’ailleurs des garanties de performance qui attestent de cette durabilité. Pour assurer la longévité de votre installation, la qualité des matériaux et de l’assemblage est primordiale. Des tests rigoureux (chocs thermiques, cycles d’humidité-gel, résistance à la corrosion) sont effectués pour s’assurer que les modules résisteront aux conditions climatiques les plus extrêmes. La maintenance, bien que minimale, est également un facteur. Un nettoyage occasionnel des panneaux pour retirer la poussière, le pollen ou la fiente d’oiseaux peut prévenir une perte de rendement. Pour les propriétaires, il est important de choisir des panneaux avec de bonnes garanties fabricant et de s’assurer que l’installation est effectuée par des professionnels qualifiés qui respectent les normes en vigueur. Une bonne installation initiale et un suivi régulier, même si simple, sont les clés pour que votre système photovoltaïque produise de l’énergie de manière fiable pendant des décennies, contribuant ainsi à la valeur de votre patrimoine immobilier.
Diagnostic de la Lumière : Mesure et Caractérisation des Cellules Photovoltaïques
Derrière chaque promesse de rendement et chaque watt produit par une cellule solaire, il y a un ensemble rigoureux de mesures et de caractérisations. Pour les fabricants, les chercheurs et même les installateurs, la capacité à évaluer précisément les performances des cellules et des modules est essentielle pour garantir la qualité, optimiser la production et diagnostiquer les éventuels problèmes. Il ne s’agit pas seulement de brancher un voltmètre, mais de comprendre en profondeur comment la cellule réagit à la lumière, à la chaleur, et aux contraintes électriques. Ces techniques sont le langage des experts pour juger la « santé » d’une cellule photovoltaïque. Pour un propriétaire, même s’il n’effectuera pas ces mesures lui-même, la connaissance de ces méthodes permet d’apprécier la sophistication du contrôle qualité qui sous-tend la fiabilité de son installation solaire. C’est la science qui assure que votre investissement énergétique tiendra ses promesses sur le long terme.
La Courbe I-V : Le Passeport d’Identité de la Cellule Solaire
La courbe I-V (courant-tension) est sans doute l’outil le plus fondamental et le plus informatif pour caractériser une cellule photovoltaïque. C’est une représentation graphique qui montre la relation entre le courant (I) produit par la cellule et la tension (V) à ses bornes sous un éclairage spécifique. En traçant cette courbe, on obtient des informations cruciales sur le comportement électrique de la cellule. Plusieurs points caractéristiques sont extraits de cette courbe :
- Voc (Tension en Circuit Ouvert) : C’est la tension maximale que la cellule peut produire lorsque aucun courant ne circule (circuit ouvert). C’est le point où la courbe I-V coupe l’axe des tensions.
- Isc (Courant de Court-Circuit) : C’est le courant maximal que la cellule peut générer lorsque la tension à ses bornes est nulle (circuit court-circuité). C’est le point où la courbe I-V coupe l’axe des courants.
- Point de Puissance Maximale (MPP – Maximum Power Point) : Il s’agit du point sur la courbe où le produit du courant et de la tension (P = I x V) est le plus élevé. C’est la puissance maximale que la cellule peut fournir.
- Facteur de Forme (FF – Fill Factor) : C’est un indicateur de la qualité de la cellule, calculé comme le ratio entre la puissance maximale réelle (MPP) et le produit de Voc et Isc (FF = Pmax / (Voc x Isc)). Un FF élevé, généralement entre 0,7 et 0,8 pour les cellules de haute qualité, indique une bonne efficacité de la cellule à fournir sa puissance maximale.
L’analyse de cette courbe permet d’évaluer non seulement le rendement de la cellule, mais aussi sa capacité à fonctionner dans différentes conditions électriques. C’est un véritable bulletin de santé de la cellule, indispensable pour le contrôle qualité et la certification des modules solaires.
STC et NOCT : Deux Façons de Mesurer la Réalité
Pour comparer objectivement les performances de différentes cellules et modules photovoltaïques, il est essentiel de disposer de conditions de test standardisées. C’est là qu’interviennent les Conditions de Test Standard (STC – Standard Test Conditions). Les STC définissent un ensemble de paramètres très précis :
- Une irradiance de 1000 W/m² (équivalent à un ensoleillement direct intense).
- Une température de cellule de 25°C.
- Un spectre solaire AM1.5 (Air Mass 1.5), qui simule la lumière solaire traversant 1,5 fois l’atmosphère terrestre (typiquement l’ensoleillement d’une journée claire en milieu de journée).
Les données de performance des panneaux que vous voyez sur les fiches techniques (par exemple, « 380 Wc » pour un panneau de 380 watts-crête) sont presque toujours mesurées sous ces conditions STC. C’est une référence utile pour la comparaison. Cependant, les STC ne reflètent pas toujours les conditions réelles d’opération d’un panneau sur un toit, où la température de la cellule peut facilement atteindre 45°C ou 60°C. C’est pourquoi les Conditions Opérationnelles Nominales de Température (NOCT – Nominal Operating Cell Temperature) ont été développées. Les NOCT tentent de se rapprocher des conditions plus réalistes :
- Une irradiance de 800 W/m².
- Une température ambiante de 20°C.
- Une vitesse de vent de 1 m/s (pour simuler un refroidissement naturel).
Les mesures sous NOCT donnent une meilleure indication des performances réelles d’un module sur le terrain, bien qu’elles ne soient pas aussi largement utilisées pour les spécifications commerciales initiales. Comprendre la différence entre STC et NOCT permet de mieux évaluer les attentes de production de votre future installation de panneau solaire et d’anticiper la production réelle au quotidien, loin des conditions idéales de laboratoire.
L’Œil Invisible : Électroluminescence et Thermographie pour Détecter les Défauts
Au-delà des mesures électriques classiques, des techniques d’imagerie avancées permettent de sonder l’intégrité et la qualité des cellules photovoltaïques de manière non destructive. L’électroluminescence est une méthode fascinante : elle consiste à faire passer un faible courant électrique dans la cellule (dans l’obscurité), ce qui la fait émettre de la lumière infrarouge. Cette lumière est ensuite capturée par une caméra spéciale. L’image obtenue est un véritable « rayon X » de la cellule, révélant les défauts microscopiques, les microfissures (souvent invisibles à l’œil nu), les zones de faible efficacité, ou même les problèmes de connexion interne. C’est un outil puissant pour le contrôle qualité en usine et pour le diagnostic de panneaux défectueux sur le terrain. Les zones sombres sur l’image d’électroluminescence indiquent des problèmes. La thermographie infrarouge est une autre technique complémentaire. En utilisant une caméra thermique, on peut visualiser la distribution de chaleur sur un panneau en fonctionnement. Les zones de « points chauds » (hot spots) peuvent indiquer des cellules défectueuses, des problèmes de soudure, des ombrages permanents ou des diodes de bypass défaillantes. Ces points chauds sont non seulement des indicateurs de perte de performance, mais aussi des risques potentiels de dégradation accélérée du module. La thermographie est particulièrement utile pour l’inspection rapide de grandes installations photovoltaïques, permettant d’identifier rapidement les modules problématiques sans devoir déconnecter le système. Ces méthodes avancées sont indispensables pour les professionnels afin d’évaluer la qualité et la fiabilité des modules avant l’installation, et pour la maintenance préventive afin de garantir des performances optimales sur le long terme de votre investissement solaire.
Qu’est-ce que l’effet photovoltaïque ?
L’effet photovoltaïque est le processus physique par lequel un matériau semi-conducteur, comme le silicium, convertit directement la lumière (photons) en électricité (courant électrique continu). Lorsqu’un photon frappe la cellule avec une énergie suffisante, il excite un électron de l’atome, le libérant et créant ainsi un courant.
Quelle est la différence entre le silicium monocristallin et polycristallin ?
Le silicium monocristallin est issu d’un seul cristal de silicium pur, offrant une structure atomique uniforme, des rendements plus élevés (20-22%) et une couleur noire homogène. Le silicium polycristallin est composé de plusieurs cristaux, a une structure moins uniforme, des rendements légèrement inférieurs (15-18%) et une teinte bleue nuancée, mais est souvent moins coûteux à produire.
Pourquoi la chaleur réduit-elle l’efficacité d’une cellule solaire ?
La chaleur augmente l’agitation thermique des électrons dans le matériau semi-conducteur. Cette agitation favorise la recombinaison des électrons et des trous avant qu’ils ne puissent être collectés pour produire de l’électricité. Il en résulte une diminution de la tension de la cellule et donc de sa puissance de sortie, un phénomène quantifié par le coefficient de température négatif.
Qu’est-ce que la jonction PN et quel est son rôle ?
La jonction PN est l’interface entre une couche de silicium dopée N (négative, avec un excès d’électrons) et une couche dopée P (positive, avec des ‘trous’). À cette interface, un champ électrique interne se forme, créant une zone de déplétion. Ce champ est crucial car il sépare les électrons et les trous générés par la lumière, les dirigeant dans des directions opposées pour créer un courant électrique, empêchant leur recombinaison.
Comment l’ombrage partiel est-il géré dans un système photovoltaïque ?
L’ombrage partiel peut significativement réduire la production d’un panneau. Pour y remédier, des diodes de bypass sont intégrées dans les modules, permettant au courant de contourner les cellules ombragées. De plus, les micro-onduleurs ou optimiseurs de puissance, installés au niveau de chaque module, permettent à chaque panneau de fonctionner indépendamment, maximisant ainsi la production même en présence d’ombrage partiel sur une partie de l’installation.
